画册印刷薄膜材料的表面张力如何测量?

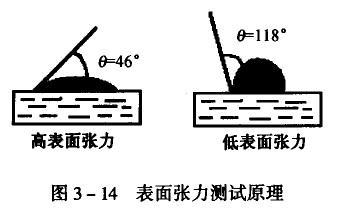

    测量画册印刷薄膜材料表面张力最常用的方法是使用表面张力测试液。测试液由不同张力的化学溶剂组成，张力范围为30-70。测试原理是，放一滴张力测试液在某种薄膜表面上，如图3一14所示。如果水滴保持聚集状，不散开，不流平，说明薄膜的表面张力小于测试液的张力。如果水滴开始散开、流平，但不完全，说明薄膜的表面张力接近测试液的张力。如果水滴全部流平、润湿，说明薄膜和测试液的表面张力相当或薄膜表面张力大。

    画册印刷薄膜材料表面张力实际的测试方法有两种:一种是棉球检测法，另一种为CSD方法或称比较检测法。其中最方便、最常用的方法为棉球检测法。以下简述棉球测试方法的步骤:
    ①用棉签从测试液瓶中蘸取测试液，注意不可过量，过多的测试液会影响视觉效果。
    ②轻轻地将测试液涂布在薄膜表面，涂布面积大约I平方英寸。
    观察测试液中心部位在薄膜表面的变化情况:如果2s后测试液仍不分裂，换一种张力大的测试液重新测试;如果在不到2s，测试液分裂成水滴状，换一种张力小的测试液，再次测试。注意，不能在薄膜的同一区域内重复测试;两种测试液不能使用同一根棉签;过多的测试液会引起薄膜表面收缩。

    ③重复以上测试步骤，直到一种溶液能在薄膜表面保持2。不分裂成为水珠状。此时，测试液的张力即薄膜材料的表面张力。

    ④画册印刷薄膜材料的表两张力要大于印刷油墨的表面张力10dym/cIn，这样才能保证印刷画册油墨薄膜表面牢固吸附。图3一15为GSD测试方法，即采用三种侧试液共同检测比较的方法。测试薄膜的表面张力，是一种比较直观的方法，但比较复杂、麻烦。
