印刷画册UV固化的光源、设备及应用

1.画册印刷UV灯管的结构、材料及参数。

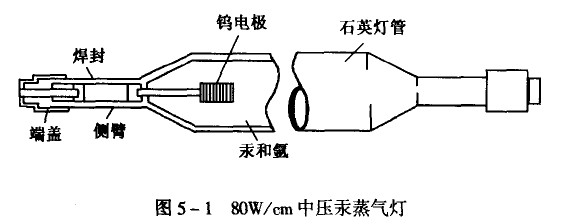

    如图5-1所示是常用80W/cm画册印刷UV灯管的结构，由四部分构成。
    石英管壁:用透明的石英玻璃制成，能耐高温，工作温度达700℃以上。能透紫外线，一般真空紫外部分能通过的光谱波长为220nm一400nm，但可见光和红外线也能透过。

    钨电极:一般钨电极表面烧结阴极发射较强的材料，如错酸钡。其作用和原理是钨灯丝加热错酸钡发出热电子，电子从负极向正极运动与汞原子碰撞使汞原子能级跃迁而发光。
    侧臂:也是石英材料。其作用有两个方面，首先是连接管壁与端头，连接钨电极与端线;另一二作用是将灯管的高温逐渐降低直到端头降至120℃以下，因为端头引线不耐高温。
    焊封:是连接导体，将钨丝与引线连接起来。一般用钥材料。
    端盖:常用陶瓷或金属材料。主要用于支撑灯管，有些情况用金属材料既作为端盖也起引线作用。
    引线:是画册印刷UV灯管与高压变压器连接线。要求引线耐120度一150度。
高温。
    汞:导电物质。中压汞灯内汞压强为13 x 10Pa。汞在常压下是液态，在热电子的激发下转化成汞蒸气导电。一般汞是处于过饱和状态，这样汞的蒸气压就与外界环境无关。
2.画册印刷UVUV灯管的几个重要参数:
    ①功率密度P。(灯管单位长度功率):单位W/cm。P一般根据客户工作实际需要设定，P大紫外线强，红外线输出功率高，影响灯管寿命。固化灯一般PO在40一160W/cm之间。
    ②管壁负荷Ws。表示单位面积灯管壁通过的功率。
