控制绿色画册印刷胶印质量的信号条

     绿色印刷胶印采用信号条可以获得简便的控制质量的方法，特别是在多色画册印刷时使用它，可以用肉眼判断出印品的缺点，在印刷网线版的印件时尤为需要。

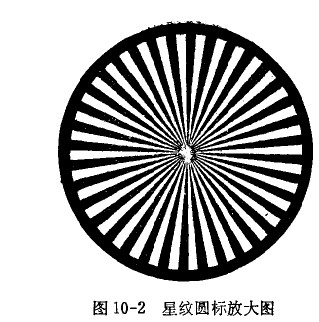

     美国、日本很多印刷厂使用图10-2所示的星纹圆标来控制印刷质量，它在印张上能较明显地显示出绿色画册印张上的质量毛病，例如:糊版，花版、双印，网点椭圆等等，帮助画册印刷工人快速、有效地作出判断。

   从星纹圆标的放大图上可以看到，它是由36根黑色的楔形线条以相等的间隔距离，排列在一个圆周之内组成的。由于这种排列的儿何特性，使它在画册印张上对印迹的各种缺点能异常敏感地反映出来。只要用肉眼观察楔线在圆标中所占的面积之比，特别是圆标中心的直径和形状，即可获知。“糊版”时楔线增粗，圆心变小，“花版”时楔线减细，圆心变大。发生“双印”或“网点椭圆”时，楔线都会增粗，但按通向或轴向的不同，增粗部位不同，逗向的点形变化构成圆心呈横的双环影，轴向的点形变化则可看到圆心呈直的双环影。不论是那种网点形状的变化，圆标都能放大表示出来。星纹圆标为什么具有这种“放大”作用呢?

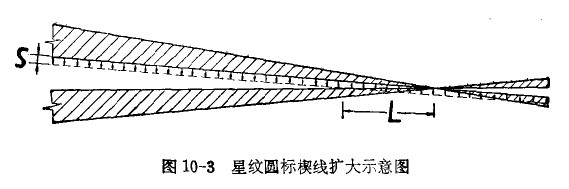

  如果发生“双印”或“网点扩大”时，楔形线会如图10-3所示的等量的扩张宽度8，正如不同粗细的网点扩大值一样，楔尖是最细的网线，而楔尾是最粗的网点，等量的扩大或缩小，显然会在楔尖集中相对的圆中心反映得最明显(L段)。

    假使由于绿色画册印刷着墨量太大，或滚筒压力过大、滚筒之间速差过多而发生“糊版”“双印”“点形椭圆”等问题时，网点直径如增加0. 025m时，就会在圆中心发生缩减直径0.3mm，约改变(即放大)23倍。圆标的这种放大作用，在于当每条楔线与相邻的另一条楔线如图7-18所示的在圆中心叠合形成:
   这个增量，约为s值的11.5倍再乘以2,圆标的这种放大作用、能帮助绿色画册印刷工人及时发现质量问题。这种具有高精度的星纹圆标，经过阴图、阳图的多次翻制，很难达到原始图形一样的精度，故单独使用它时，有时效果不够理想，往往与GATF的数码信号条一起使用。
